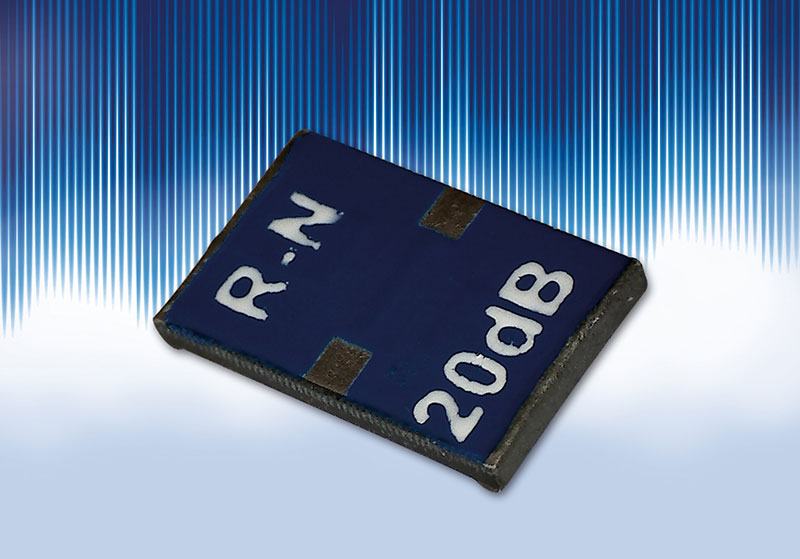

Neue 150W SMD-Dämpfungsglieder (Attenuators)

Die Serie RPCA150N besteht aus vier SMD-Versionen mit jeweils 150 W Leistung. Je zwei Modelle mit und ohne Tab und einer Dämpfung von 20 dB oder 30 dB.

Grundmaterial der RoHS konformen Bauteile ist Aluminium Nitrid (AlN). Die Impedanz beträgt 50 Ohm. Die neue Serie zeichnet sich insbesondere durch sehr niedrige VSWR Werte von 1,2:1 (DC – 3 GHz) und einer Dämpfungstoleranz von +/-1 bei 20 dB und 30 dB aus. Die Abmessungen betragen 0,375 x 0,25“ (9,53 x 6,35 mm) mit einer Höhe von 0,04“ (1,02 mm). Der Arbeitstemperaturbereich erstreckt sich von -55 bis +155°C. Durch die hohe Leistung sind diese Dämpfungsglieder bestens geeignet für den Einsatz in Zirkulatoren und Isolatoren.
