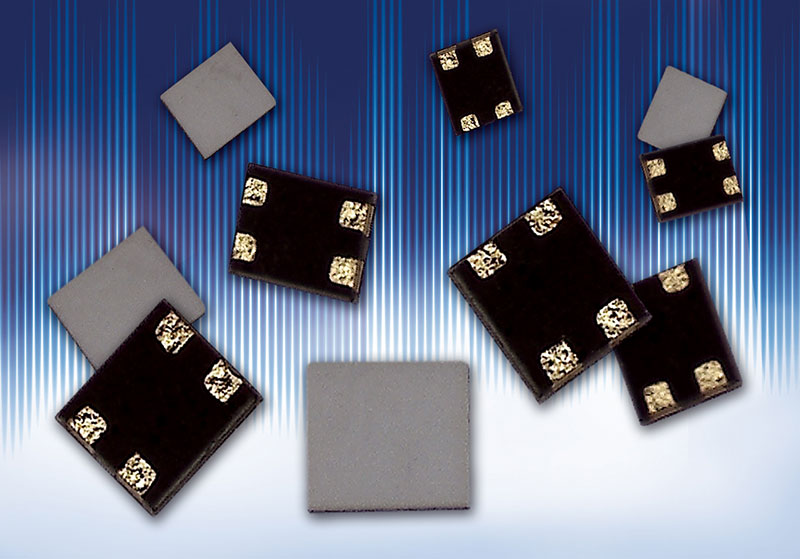

Dünnschicht-Common-Mode-Filter von Viking Tech Corp.

Erhältlich sind die Baugrößen 03025 und 0504. Die Standard-, High Frequency und Ultra High Frequency Versionen haben Impedanzen von 30R, 53R und 90R mit Toleranzen von 10% und 20%.

Diese Serie wird zur Rauschunterdrückung in Hochgeschwindigkeitssignal- und Datenleitungen eingesetzt. Die große Bandbreite mit Grenzfrequenz von 2,1 bis 7,5 GHz hat bei Differentialbetrieb quasi keinen Einfluss auf die Hochgeschwindigkeitssignale und unterdrückt das Gleichtaktrauschen.
Der Eingangsverlust gegenüber der Frequenz bei 5-6 GHz beträgt -3 dB. Die Serie enthält kein Blei und ist für RoHS-konformes Löten ausgelegt.

Hauptanwendungen finden sich in Hochgeschwindigkeits-Signal/-Datenleitungen und Hochgeschwindigkeitsanschlüssen wie USB 2.0, USB 3.0, HDMI, DVI und serielle Verbindungen in Mobiltelefonen, Notebooks, PC´s, LED TV, DVD und BlueRay Playern, DSC, DVC und anderer Unterhaltungselektronik. Verpackt sind die Baugrößen 03025 auf Rollen zu 10K Stück und 0504 zu 4K Stück.
